Sistema de Medição de Espessura THICK-SCAN

para MDF, aglomerado, OSB, OSL, LVL, compensado e outras chapas


Prospecto:  PDF

Economia nos custos através da medição contínua da espessura

A produção de painéis com excesso de espessura faz aumentar os custos da produção. Como consequência, há um consumo adicional de cola, madeira e material. Além disso, o tempo de prensagem aumenta, pois esse é determinado pela espessura dos painéis.

O Sistema de Medição de Espessura EWS, utilizado atrás de prensas de calor, ajuda a otimizar o processo e a reduzir os custos, assegurando simultaneamente os padrões de qualidade. Com um melhor controle do excesso de espessura, o tempo de vida das lixas da lixadeira também aumenta.


Já vai longe o tempo...

...em que as tolerâncias da espessura dos painéis eram controladas através de medidores portáteis. Entretanto, hoje esta medição é realizada continuamente e online. Na maioria das fábricas, a qualidade não é o principal fator que leva ao investimento em sistemas de medição de espessura online. A tendência atual é atingir o enorme potencial de poupança em madeira, resina e consumo de energia.

Se o nível de tolerância superior for ultrapassado, são desperdiçados recursos valiosos. Com o THICK-SCAN isso é evitado. É tão robusto e confiável que o chamamos de "cavalo de trabalho". Outra característica importante: o sistema está projetado para ser instalado em linhas de produção contínuas, pois é possível uma calibração online.



Funcionamento

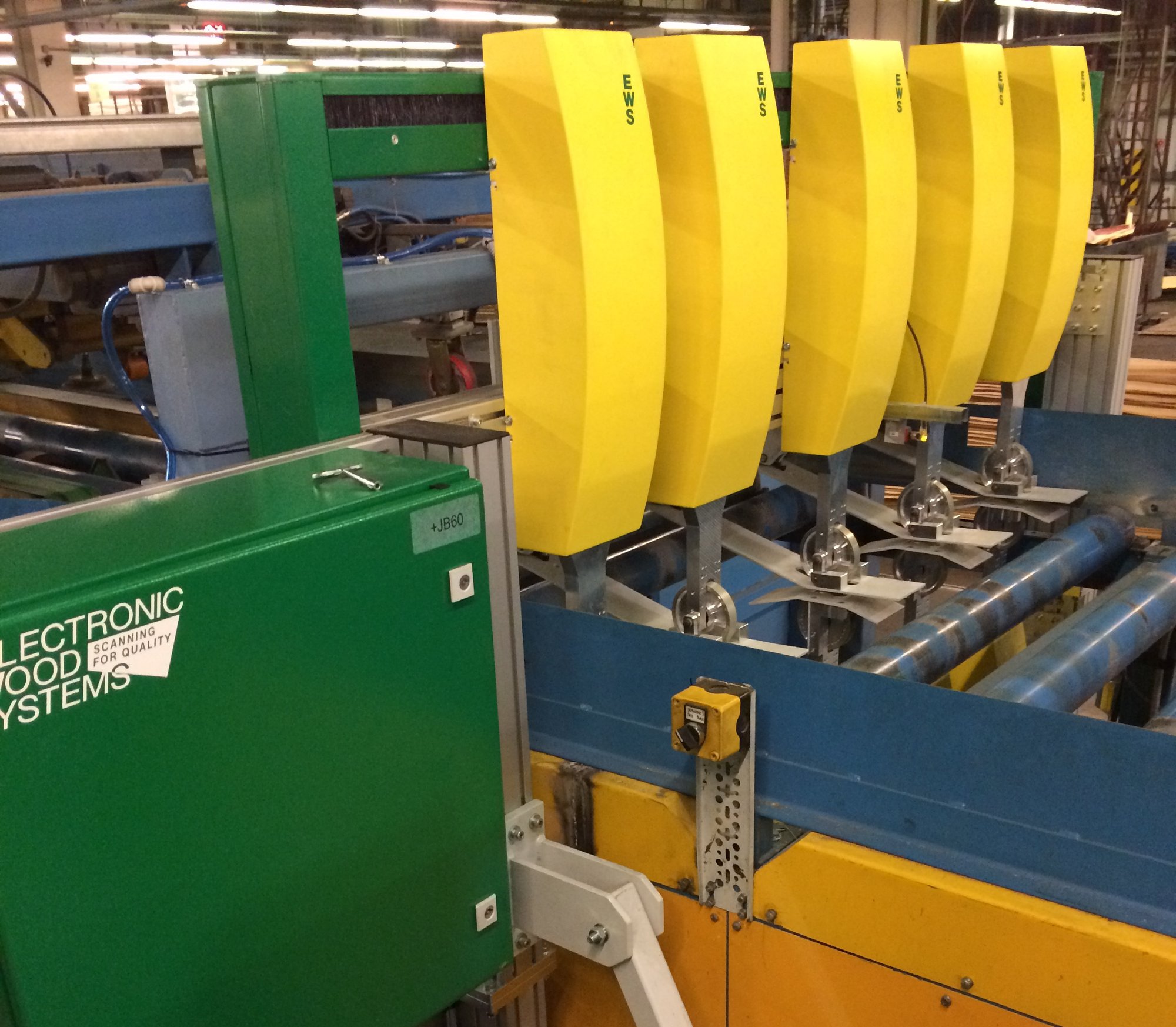

Os cabeçotes de medição são montados em posições opostas e medem a espessura dos painéis durante a produção continuamente.


Opções
  • Conexão ao CLP
  • Expansível para a detecção de fendas
  • Integração de uma balança de painéis para o cálculo da densidade
  • "Calibração online" com "faixa de referência" separada fora da linha de produção. (Recomendada para produção contínua.)

Visualização
  • Perfil transversal e longitudinal
  • Tendência por faixa
  • Tendência do valor mínimo, máximo e médio
  • Função de histórico


  1. Faixa de medição espessura
    (exemplo mostra cinco faixas)
  2. Perfil transversal de espessura para a produção
  3. Média das espessuras
    (cada barra mostra um painel)

Software de Visualização
  • Prensas de um nível
  • Prensas de vários níveis
  • Prensas contínuas
  • Vias de lixamento


Locais de Instalação
  • Atrás a prensa
  • Antes / entre / após a lixadeira

Avaliação dos dados pelo EWS "GAUGE-CONTROLLER"
  • Sistema operativo em tempo real
  • Conexão de rede para PC para visualização


Faixa de referência para "calibração online"

Dados Técnicos
Tecnologia: Rodas de medição
com contato
(sem contato no interior)
Garantia: Garantia de vida em sensores lineares
Medindo resolução: 0,01 mm
(por faixa de medição)
Velocidade de
produção máxima:
3,5 m/s


Manutenção à Distância
Pode obter ajuda e assistência em qualquer momento através do "EWS Online Support".
